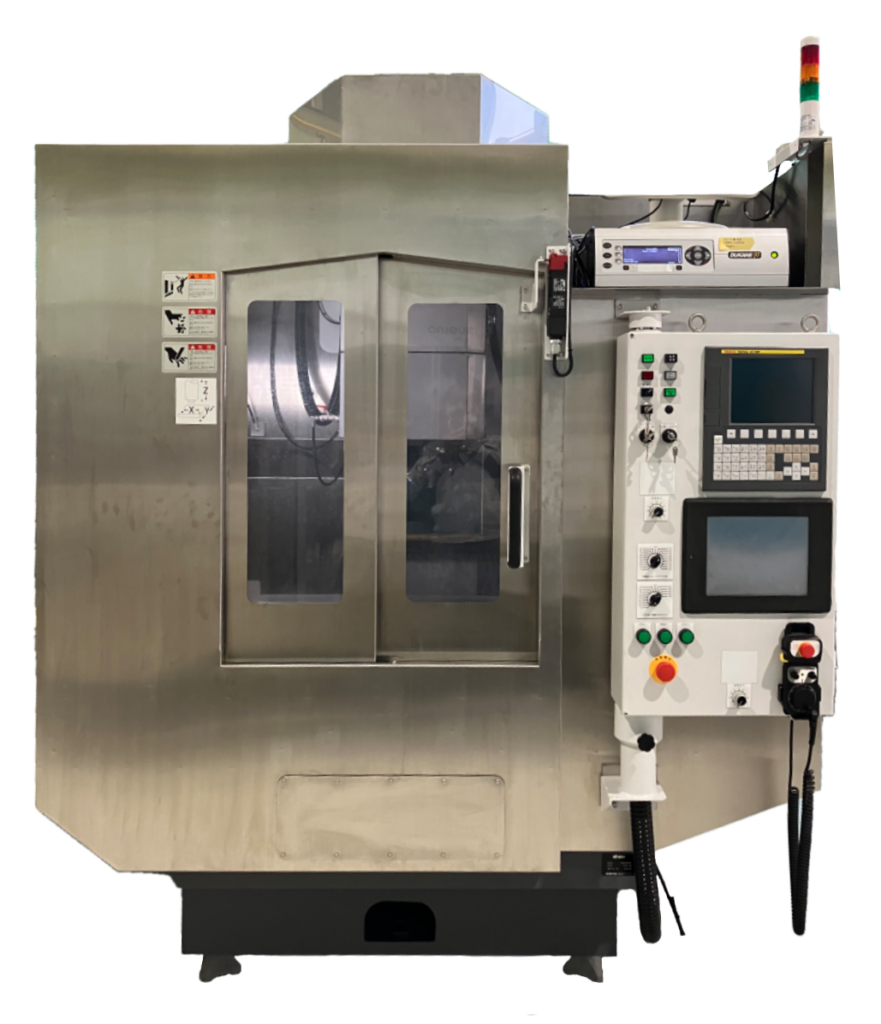

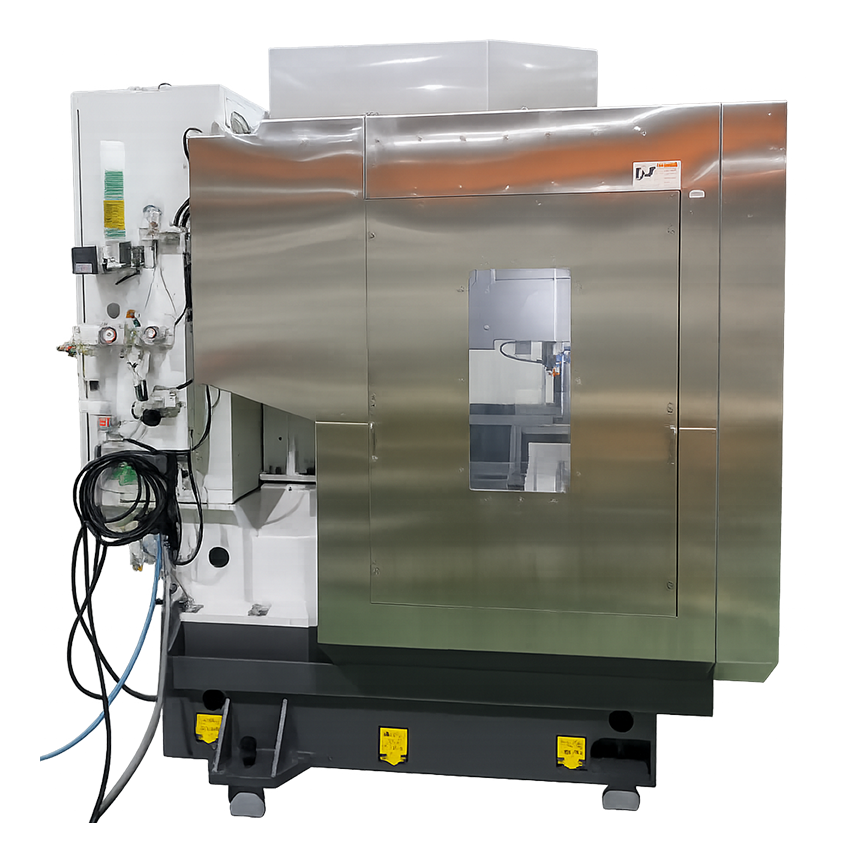

UMT8-3CNCシリーズ ラインナップ
水による腐食に強いステンレスカバー仕様
豊富なオプション機能で多様な運用が可能
| 各軸ストローク | 性能 |
| X軸：500mm Y軸：500mm Z軸：300mm | SUS製 フルカバー X,Y,Z同時3軸 CNC:FANUC（0i） |
主な仕様
加工機本体
制御装置
FANUC製 Series 0i
超音波スピンドル
US-SV型 超音波スピンドル(20KHz)
回転数：最大5,000rpm
対応ドリル径φ0.1～φ50
超音波発振器
20kHz 最大1000～1200W
周波数自動追尾、デジタル振幅設定
加工機本体・内部
制御軸
X,Y,Z 同時3軸制御
| X軸(テーブル左右送り) | 最大移動量：500mm 自動グリス潤滑仕様 |
| Y軸(テーブル前後送り) | 最大移動量：500mm 自動グリス潤滑仕様 |
| Z軸(超音波スピンドル上下送り) | 最大移動量：300mm 送り速度オーバライド：有 手動パルス発生器：有(×0.1ロックボタン付き) |
本体寸法
W:1770×D:2200×H:2400mm
※別置クーラントタンクユニット分は除く
本体重量
約3000kg
カバー
クーラント対策を考慮したSUS製 フルカバー
手動ドア 片開き横移動
フロントドアインタロック付き
メインテーブル
T溝付き 700mm×500mm
塗装色(塗装部のみ)
操作盤、制御盤…ホワイト(N9.0)
架台、排水ダクト…ダークグレー(N3.0)
主要電源
3相200V 60A 50/60Hz (※本体+クーラントユニット)
空気圧力
0.4～0.6MPa(推奨使用圧力0.5MPa)
オプション
- ワークアライメントマーク確認用カメラ
- ワーク基準位置決めに使用
- Z軸ドリル長検出用タッチセンサー
- Z軸加工負荷検出用ロードセルシステム
- 加工中のドリル先端に掛かる負荷をリアルタイムで測定
- ドリル芯振れ測定ユニット
- ワーク高さ測定レーザーユニット
- ダイヤメタルボンドドリル用自動ドレスシステム
クーラントタンクユニット
容量：約80リットル(SUS製タンク)
ユニット寸法：W:1600×D:1000×Ｈ825
キャスター付きで配置変更が簡単
外寸イメージ
Ｚ軸ロードセル標準搭載モデル
安定した深穴加工を実現
| 各軸ストローク | 性能 |
| X軸：220mm Y軸：150mm Z軸：450mm | Z軸荷重計（ロードセル）付 X,Y,Z同時3軸 CNC:FANUC（0i） |
| 各軸ストローク | 性能 |
| X軸：630mm Y軸：630mm Z軸：300mm | X,Y,Z同時3軸 CNC:FANUC（0i） |
| 各軸ストローク | 性能 |
| X軸：250mm Y軸：250mm Z軸：200mm | X,Y,Z同時3軸 CNC:FANUC（0i） |
| 各軸ストローク | 性能 |
| X軸：300mm Y軸：200mm Z軸：500mm | X,Y,Z同時3軸 CNC:FANUC（0i） |
超音波加工 実例
弊社製超音波加工機で加工実績のある脆性材料をご紹介いたします。
| ガラス | 石英、パイレックス、BK7他 |
| ファインセラミックス | アルミナ、SiC、窒化ケイ素、窒化アルミナ他 |
| 半導体材料 | シリコン、GaAs、Inp他 |
| フェライト系 | マグネット材 |
| その他 | サファイヤ、水晶、YAG、LN、フッ化カルシウム他 |
弊社では各ユーザー様のご希望のスペックに対応した超音波加工機本体の販売およびサービスも行っております。CNC制御による高精度な加工が可能です。弊社実験室にてテスト加工を行っておりますのでお気軽に御連絡下さい。
